Zylinderbefestigungen

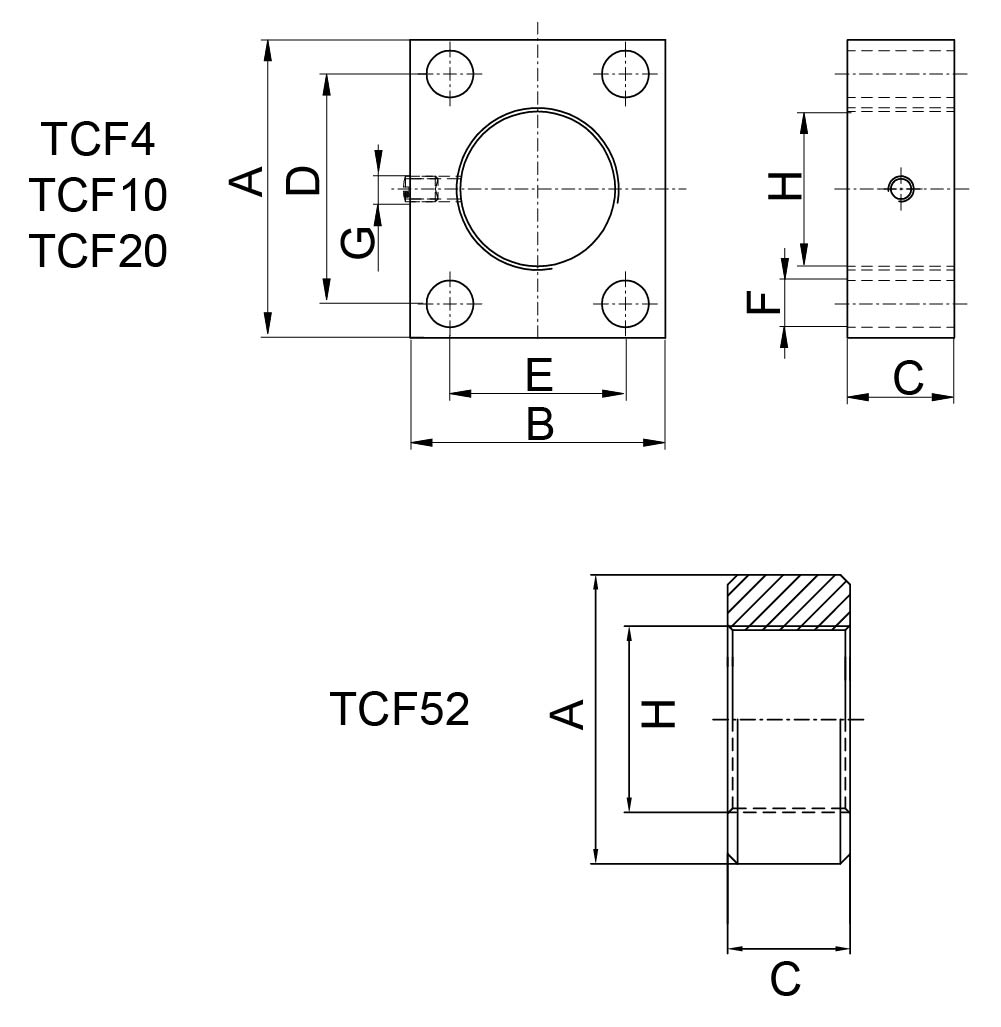

Zylinderbefestigungen, Zeichnung

Zylinderbefestigungen

Die Zylinderbefestigungen dienen der Fixierung von Zylindern aus der CF / CFC Serie.
TCF4, Zylinderbefestigung
Art.-Nr.: RH37736

Zylinder: 49 kN
A: 70mm; B: 60mm; C: 25mm;
D: 54mm; E: 42,2mm; F: 11mm;
G: M6; H: 1 1/2"-16UN

Gewicht: 0 kg
TCF10, Zylinderbefestigung
Art.-Nr.: RH37849

Zylinder: 111 kN
A: 90mm; B: 80mm; C: 25mm;
D: 67,5mm; E: 57,5mm; F: 13mm;
G: M6; H: 1 1/4"-14UN

Gewicht: 0 kg
TCF20, Zylinderbefestigung
Art.-Nr.: RH37850

Zylinder: 232 kN
A: 140mm; B: 120mm; C: 25mm;
D: 106mm; E: 86mm; F: 17mm;
G: M6; H: 3 5/16"-12UN

Gewicht: 0 kg
