Manometer
Manometer zeigen die Kraft und/oder den Druck, welcher von der Hydraulikpumpe erzeugt wird, an. Damit hat der Anwender den erzeugten Druck stets unter Kontrolle und kann einer möglichen Überlasung vorbeugen, um die Lebensdauer der hydraulischen Komponenten zu verlängern.Hinweis:
Die Modelle AMT801 und TX104 sind flüssigkeitsgedämpfte Manometer, welche insbesondere für Hydraulikkomponenten empfohlen werden, bei denen Druckstöße auftreten können. Diese Manometer können direkt an den Hydraulikpumpen aus der PHS-Serie montiert werden, wobei keine Adapter und zusätzlichen Dichtungen erforderlich sind.

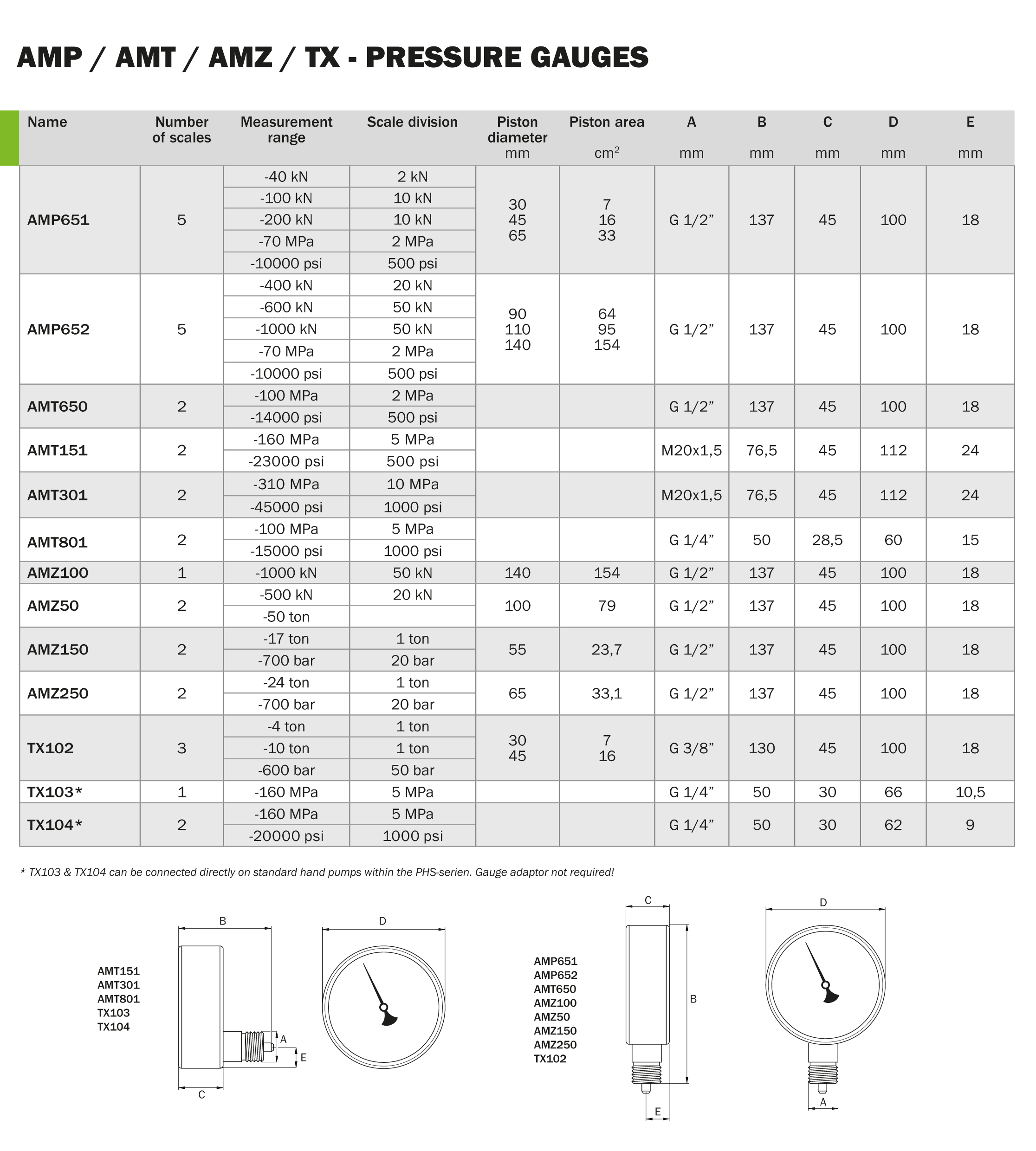

Technische Zeichnung / FunktionsbeschreibungArt.-Nr.: RH19312
Genauigkeitsklasse: 2,5
Messbereich: 40kN, 100kN, 200kN, 70MPa, 10000psi
Skalenteilung: 2kN, 10kN, 10kN, 2MPa, 500psi
Gewindeanschluss: G1/2"
Notwendige Dichtung, Teilenummer: 1044530
Art.-Nr.: RH22390
Genauigkeitsklasse: 2,5
Messbereich: 400kN, 600kN, 1000kN, 70MPa, 10000psi
Skalenteilung: 20kN, 50kN, 50kN, 2MPa, 500psi
Gewindeanschluss: G1/2"
Notwendige Dichtung, Teilenummer: 1044530
Art.-Nr.: RH20069
Genauigkeitsklasse: 2,5
Messbereich: 100MPa, 14000psi
Skalenteilung: 2MPa, 500psi
Gewindeanschluss: G1/2"
Notwendige Dichtung, Teilenummer: 1044530
Art.-Nr.: RH45036
Genauigkeitsklasse: 1
Messbereich: 160 MPa, 23000 psi
Skalenteilung: 5 MPa, 500psi
Gewindeanschluss: M20x1,5
Notwendige Dichtung, Teilenummer: 1041940
Art.-Nr.: RH45037
Genauigkeitsklasse: 1
Messbereich: 310 MPa, 45000 psi
Skalenteilung: 10 MPa, 1000 psi
Gewindeanschluss: M20x1,5
Notwendige Dichtung, Teilenummer: 1041940
Art.-Nr.: RH44474
Genauigkeitsklasse: 2,5
Messbereich: 100 MPa, 15000 psi
Skalenteilung: 5 MPa, 1000 psi
Gewindeanschluss: G1/4"
Art.-Nr.: RH21223
Genauigkeitsklasse: 1,6
Messbereich: 800 kN, 80 ton
Skalenteilung: 20 kN
Gewindeanschluss: G1/2"
Notwendige Dichtung, Teilenummer: 1044530
Art.-Nr.: RH42325
Genauigkeitsklasse: 1,6
Messbereich: 24 ton, 700 bar
Skalenteilung: 1 ton, 20 bar
Gewindeanschluss: G1/2"
Notwendige Dichtung, Teilenummer: 1044530
Art.-Nr.: RH38831300
Genauigkeitsklasse: 2,5
Messbereich: 4 ton, 10 ton, 600 bar
Skalenteilung: 1 ton, 1 ton, 50 bar
Gewindeanschluss: G3/8"
Notwendige Dichtung, Teilenummer: 1044540
Art.-Nr.: RH38831500
Genauigkeitsklasse: 2,5
Messbereich: 160 MPa, 20000 psi
Skalenteilung: 5 MPa, 1000 psi
Gewindeanschluss: G1/4"
