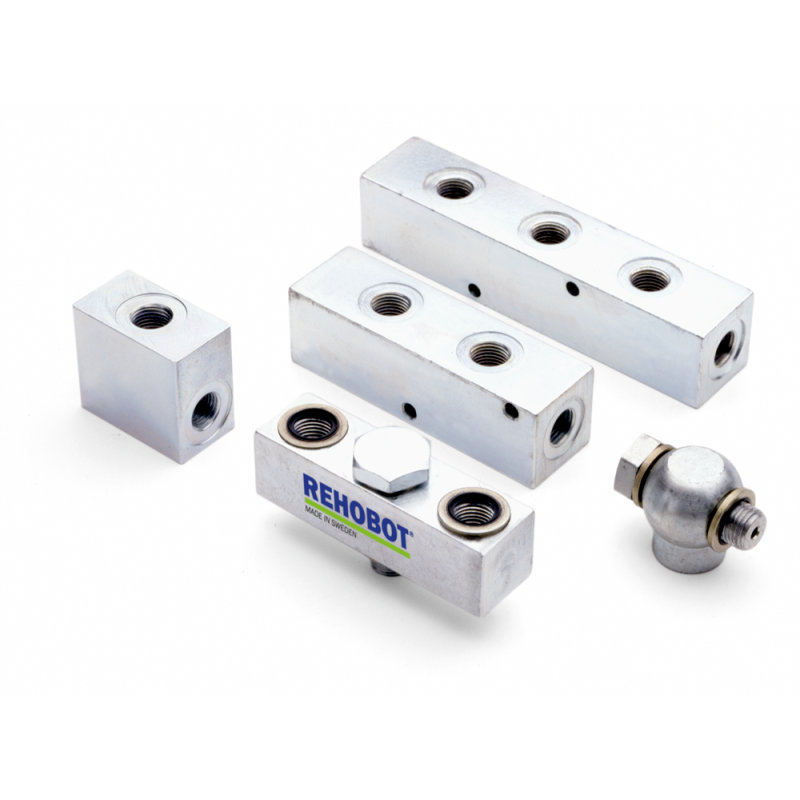

Verteilerblöcke
Verteilerblöcke dienen der hydraulischen Durchflussverteilung auf mehrere Anschlüsse. Nicht verwendete Anschlüssen können mittels Stopfen verschlossen werden. Welche Dichtungsteile zum Verschließen notwendig sind, entnehmen Sie dem Datenblatt.Der Manometeradapter AAM14 für die Manometer TX103 und TX104 passt auf alle Verteilerblöcke.
Hinweis:
Für Ultrahochdrucksystem (größer 100 MPa) sind Anschlüsse mit 120° Dichtkegel und eine Gummidichtung mit der Teilenummer 17009 erforderlich.
DatenblattArt.-Nr.: RH24611
Anschlüsse: 3
max. Arbeitsdruck: 100 MPa
Innengewinde: G1/4" (3 St.)
Art.-Nr.: RH27594
Anschlüsse: 6
max. Arbeitsdruck: 100 MPa
Innengewinde: G1/4" (6 St.)
Art.-Nr.: RH46785
Anschlüsse: 5
max. Arbeitsdruck: 100 MPa
Außengewinde: G1/4" (5 St.)
Art.-Nr.: RH27595
Anschlüsse: 8
max. Arbeitsdruck: 100 MPa
Innengewinde: G1/4" (8 St.)
Art.-Nr.: RH19660
Anschlüsse: 3
max. Arbeitsdruck: 150 MPa
Innengewinde: G1/4" (2 St.)
Außengewinde: G1/4" (1 St.)
Art.-Nr.: RH39412
Anschlüsse: 3
max. Arbeitsdruck: 150 MPa
Innengewinde: G1/4" (2 St.)
Außengewinde: G1/4" (1 St.)
Art.-Nr.: RH44990
Anschlüsse: 3
max. Arbeitsdruck: 150 MPa
Innengewinde: G1/4" (2 St.)
Außengewinde: G1/4" (1 St.)
Art.-Nr.: RH45048
Anschlüsse: 4
max. Arbeitsdruck: 300 MPa
Innengewinde: G1/4" (4 St.)
