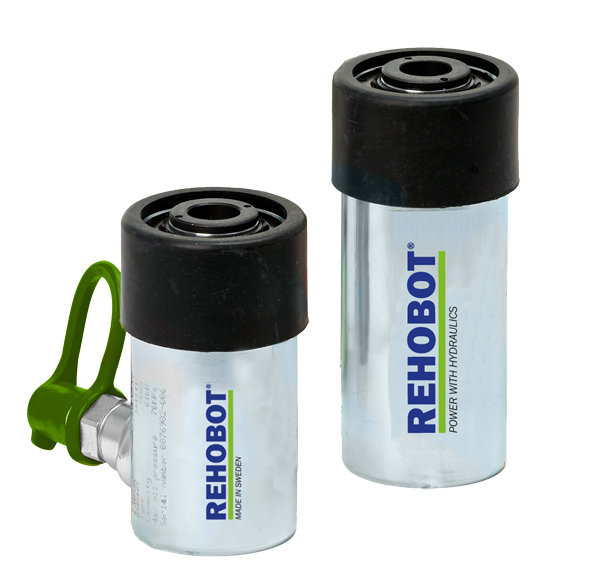

Rehobot Hohlzylinder (CH/CHF)

Hohlzylinder (CH/CHF)

Rehobot Hohlzylinder können aufgrund ihres Durchgangslochs sowohl für Schiebe- als auch Ziehvorgänge verwendet werden. So kann durch Durchführen eines Kolbens/einer Stange durch den Zylinder, der Hydraulikylinder für einen Ziehvrgang verwendet werden, z. B. zum Herausziehen von Buchsen aus Maschinenelementen.

  • 6-51 Tonnen Kapazität.
  • 50-75mm Hub.
  • Sehr kompakte Bauweise.

CH - Einfach wirkende Stahlhohlzylinder mit Schwerkraftrückführung.
CHF - Einfach wirkende Stahlhohlzylinder mit Federrückführung.

PDF Gebrauchsanweisung
PDF Technische Zeichnung CH/CHF62
PDF Technische Zeichnung CHF15-51
PDF Technische Zeichnung CHF15-100
PDF Technische Zeichnung CH30
PDF Technische Zeichnung CH50
CH62, Hohlzylinder
Art.-Nr.: RH42503

Kraft: 70Mpa
Kapazität: 61 kN (6 t.)
Hub: 51mm
Schlagvolumen: 44,7cm³

Gewicht: 1.6000 kg
CHF62, Hohlzylinder
Art.-Nr.: RH45244

Kraft: 70Mpa
Kapazität: 61 kN (6 t.)
Hub: 51mm
Schlagvolumen: 44,7cm³

Gewicht: 2.0000 kg
CHF15-51, Hohlzylinder
Art.-Nr.: RH50670

Kraft: 70Mpa
Kapazität: 148 kN (15 t.)
Hub: 50mm
Schlagvolumen: 106cm³

Gewicht: 4.0000 kg
CHF15-100, Hohlzylinder
Art.-Nr.: RH38230000

Kraft: 80Mpa
Kapazität: 162 kN (15 t.)
Hub: 100mm
Schlagvolumen: 202cm³

Gewicht: 8.0000 kg
CH30-50, Hohlzylinder
Art.-Nr.: RH38230200

Kraft: 80Mpa
Kapazität: 327 kN (33 t.)
Hub: 50mm
Schlagvolumen: 204cm³

Gewicht: 7.2000 kg
CH30-75, Hohlzylinder
Art.-Nr.: RH51022

Kraft: 80Mpa
Kapazität: 327 kN (33 t.)
Hub: 75mm
Schlagvolumen: 306cm³

Gewicht: 8.5000 kg
CH50-40, Hohlzylinder
Art.-Nr.: RH38281500

Kraft: 80Mpa
Kapazität: 500 kN (51 t.)
Hub: 40mm
Schlagvolumen: 260cm³

Gewicht: 9.2000 kg
