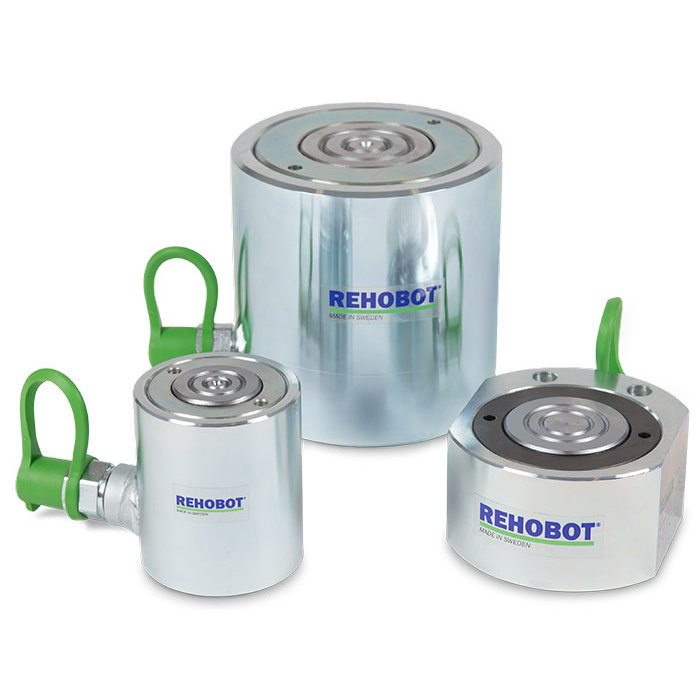

Druckzylinder (CL/CLF)
Die Rehobot Hydraulikzylinder der CL- und CLF-Serie die richtige Wahl, wenn kleine und kompakte Einbaumaße notwendig sind. Wobei diese Hydraulikzylinder trotz ihrer kompakten Bauart hohen Belastungen standhalten und für anspruchsvolle Belastungen konzipiert sind.Die CLF-Serie ist die kleine Hydraulikzyinder-Serie aus dem Hause Rehobot. Der CLF50-10 mit einer Höhe von nur 37mm, erreicht trotz der geringen Höhe eine unglaubliche Tragfähigkeit von 5 Tonnen. Die Zyinder CLF670-45 und CLF1100-10 sind, zur einfacheren Handhabung, mit einem Griff ausgestattet.
Innengewinde am Boden der Hydraulikzylinder erleichtern die Integration der Zylinder in verschiedenen Anwendungen.
- 5-202 Tonnen Kapazität.
- 10-50mm Hub.
- Kompakte Bauform für Anwendnungen mit begrenztem Platzangebot.
- Innengewinde am Boden der Hydraulikzylinder.
CL - Flachdruckzylinder mit Schwerkraftrückführung.
CLF - Flachdruckzylinder mit Federrückführung.
Gebrauchsanweisung
Technische Zeichnung CL
Technische Zeichnung CLFArt.-Nr.: RH35680
Kraft: 70Mpa
Kapazität: 49 kN (5 t.)
Hub: 25mm
Schlagvolumen: 18cm³
Art.-Nr.: RH35132
Kraft: 70Mpa
Kapazität: 49 kN (5 t.)
Hub: 10mm
Schlagvolumen: 7,1cm³
Art.-Nr.: RH35133
Kraft: 70Mpa
Kapazität: 111 kN (11 t.)
Hub: 10mm
Schlagvolumen: 15,9cm³
Art.-Nr.: RH47067
Kraft: 70Mpa
Kapazität: 111 kN (11 t.)
Hub: 28mm
Schlagvolumen: 44,5cm³
Art.-Nr.: RH35320
Kraft: 70Mpa
Kapazität: 218 kN (22 t.)
Hub: 13,5mm
Schlagvolumen: 42,1cm³
Art.-Nr.: RH50450
Kraft: 70Mpa
Kapazität: 218 kN (22 t.)
Hub: 25mm
Schlagvolumen: 78cm³
Art.-Nr.: RH37553
Kraft: 70Mpa
Kapazität: 218 kN (22 t.)
Hub: 50mm
Schlagvolumen: 156cm³
Art.-Nr.: RH35305
Kraft: 70Mpa
Kapazität: 445 kN (45 t.)
Hub: 15mm
Schlagvolumen: 95,4cm³
Art.-Nr.: RH47071
Kraft: 70Mpa
Kapazität: 445 kN (45 t.)
Hub: 40mm
Schlagvolumen: 254,4cm³
Art.-Nr.: RH35413
Kraft: 70Mpa
Kapazität: 665 kN (68 t.)
Hub: 15mm
Schlagvolumen: 142,5cm³
Art.-Nr.: RH47075
Kraft: 70Mpa
Kapazität: 665 kN (68 t.)
Hub: 45mm
Schlagvolumen: 427,5cm³
Art.-Nr.: RH35166
Kraft: 70Mpa
Kapazität: 1078 kN (110 t.)
Hub: 15mm
Schlagvolumen: 231cm³
Art.-Nr.: RH47079
Kraft: 70Mpa
Kapazität: 1078 kN (110 t.)
Hub: 40mm
Schlagvolumen: 616cm³
Art.-Nr.: RH35485
Kraft: 70Mpa
Kapazität: 1498 kN (153 t.)
Hub: 15mm
Schlagvolumen: 321cm³
Art.-Nr.: RH35490
Kraft: 70Mpa
Kapazität: 1985 kN (202 t.)
Hub: 16mm
Schlagvolumen: 454cm³
Art.-Nr.: RH52413
Kraft: 70Mpa
Kapazität: 2540 kN (259 t.)
Hub: 45mm
Schlagvolumen: 363cm³
